Codigo De Colores De Resistencias

Los resistores son fabricados en una gran variedad de formas y tamaños. En las más grandes, el valor del resistor se imprime directamente en el cuerpo del mismo, pero en los más pequeños no es posible. Para poder obtener con facilidad el valor de la resistencia / resistor se utiliza el código de colores

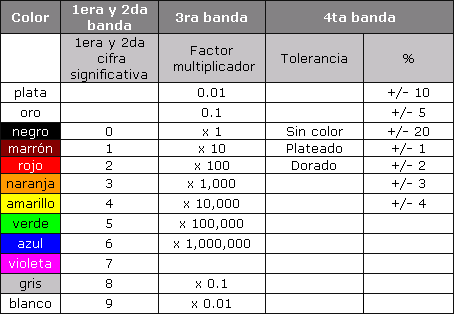

Sobre estos resistores se pintan unas bandas de colores. Cada color representa un número que se utiliza para obtener el valor final del resistor.

Las dos primeras bandas indican las dos primeras cifras del valor del resistor, la tercera banda indica cuantos ceros hay que aumentarle al valor anterior para obtener el valor final de la resistor. La cuarta banda nos indica la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad



Ejemplo: Si un resistor tiene las siguiente bandas de colores:




- El resistor tiene un valor de 2400,000 Ohmios +/- 5 %


- El valor máximo de este resistor es: 25200,000 Ω

- El valor mínimo de este resistor es: 22800,000 Ω

- El resistor puede tener cualquier valor entre el máximo y mínimo calculados.

Los colores de las bandas de los resistores no indican la potencia que puede disipar, pero el tamaño que tiene la resistor da una idea de la disipación máxima que puede tener.

Los resistores comerciales disipan 1/4 watt, 1/2 watt, 1 watt, 2 watts, etc..

A mayor tamaño del resistor, más disipación de potencia (calor). Ver la Ley de Joule.

Nota: En este artículo los términos resistor y resistencia se han utilizado como sinónimos.
