Fortigate en GNS3 Básico - Caso 1

La empresa Solution SA quiere la implementación de un Fortigate para administrar los 3 oficinas, IT, VENTAS y RRHH.  La empresa cuenta con un pequeño router que les da salida a Internet instalado por la empresa que les brinda el servicio y cada oficina con su propio SW no administrable.

Requerimientos de la Empresa.

1.- Salida de Internet de las 3 Oficinas; IT, VENTAS y RRHH

2.- Conectividad entre las oficinas de VENTAS y RRHH y estas no pueden ver a IT.

3.- Todo debe ser por DHCP.

Conexiones:

Fortigate

Port 1: Internet (192.168.74.131/24) IP que me da el NAT para salir a internet en GNS3

Port 8: SW Port 1 IT

Port 9: SW Port 1 VENTAS

Port 10: SW Port 1 RRHH

Distribución IP

IT - 192.168.10.1/24

VENTAS - 192.168.20.1/24

RRHH - 192.168.30.1/24

Topología

1.- Ingresar por consola para configurar las IP de administración del Fortigate.

FortiGate-VM64-KVM # config system interface

FortiGate-VM64-KVM (interface) # edit port1

FortiGate-VM64-KVM (port1) # set ip192.168.74.131 255.255.255.0

FortiGate-VM64-KVM #

(Esto lo hago para poner conectarme al fortigate desde el navegador desde mi laptop y poder salir a internet)

Para ingresar al Fortigate de una manera real se debe conectar nuestra laptop al puerto 1, nuestra laptop debe tener una IP del rango 192.168.74.x/24. Desde cualquier navegador ingresamos.

Credenciales por defecto:

usuario: admin

clave: (en blanco)

2.- Definimos nuestras interfaces, lo hacemos desde NETWORK - Interfaces

Podemos darnos cuentas los puertos 1, 8, 9 y 10 están en verde. Físicamente se encuentran conectados.

Seleccionamos el puerto 1 y le damos editar.

ALIAS: INTERNET

Role: WAN

IP/Netowork Mask: 192.168.10.1/24

Administrative Access: Https, PING, FMG Access, SSH

OK

Seleccionamos el puerto 8 y le damos editar.

ALIAS: IT

Role: LAN

IP/Netowork Mask: 192.168.10.1/24

Administrative Access: Https, PING, FMG Access, SSH

Habilitamos el DHCP.

DNS Server - Specify 8.8.8.8

OK

Seleccionamos el puerto 9 y le damos editar.

ALIAS: VENTAS

Role: LAN

IP/Netowork Mask: 192.168.20.1/24

Administrative Access: Https, PING, FMG Access, SSH

Habilitamos el DHCP.

DNS Server - Specify 8.8.8.8

OK

Seleccionamos el puerto 10 y le damos editar.

ALIAS: RRHH

Role: LAN

IP/Netowork Mask: 192.168.30.1/24

Administrative Access: Https, PING, FMG Access, SSH

Habilitamos el DHCP.

DNS Server - Specify 8.8.8.8

OK

hasta ahora debemos tener algo así:

Ahora debemos validar que los dispositivos de las 3 oficinas, IT, VENTAS y RRHH reciben IP por DHCP.

PC2 - VENTAS

PC1 - RRHH

IT

Se puede verificar que el direccionamiento DHCP esta funcionando correctamente, todavía no tenemos acceso a internet ni comunicación entre las oficinas.

Acceso a Internet

Fortigate:

Ejecutamos un ping para validar la salida a internet.

Para esto debemos configurar ruta estática.

Ingresamos a NETWORK - Static Routes - Create new

Device: Puerto que esta conectado a la salida de internet en este caso Port 1 (192.168.74.131/24)

Gateway: 192.168.74.2 (Gateway de la red que nos da salida a internet)

OK

Procedemos con la prueba de ping.

Ping correcto. Ahora procedemos a dar acceso a internet a las oficinas de IT, Ventas y RRHH.

INTERNET A IT

Ingresamos a Policy & Objects - IPV4 Policy - Create New

Name: INTERNET A IT

INCOMING INTERFACE: IT PORT8

OUTGOING INTERFACE: INTERNET PORT1

SOURCE: ALL

DESTINATION: ALL

SERVICE: ALL

OK



INTERNET A VENTAS

Ingresamos a Policy & Objects - IPV4 Policy - Create New

Name: INTERNET A VENTAS

INCOMING INTERFACE: VENTAS PORT9

OUTGOING INTERFACE: INTERNET PORT1

SOURCE: ALL

DESTINATION: ALL

SERVICE: ALL

OK

INTERNET A RRHH

Ingresamos a Policy & Objects - IPV4 Policy - Create New

Name: INTERNET A RRHH

INCOMING INTERFACE: RRHH PORT10

OUTGOING INTERFACE: INTERNET PORT1

SOURCE: ALL

DESTINATION: ALL

SERVICE: ALL

OK

Debemos tener todas estas políticas y las 3 oficinas deben tener acceso a internet:

VENTAS

RRHH

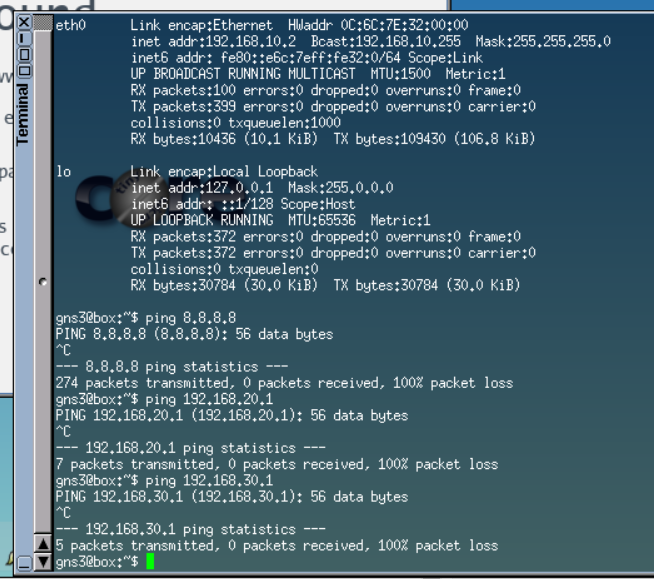

IT

Como requerimiento tenemos que la oficina VENTAS y RRHH deben tener comunicación entre si pero NO con IT.

CREAMOS POLITICAS ENTRE VENTAS Y RRHH

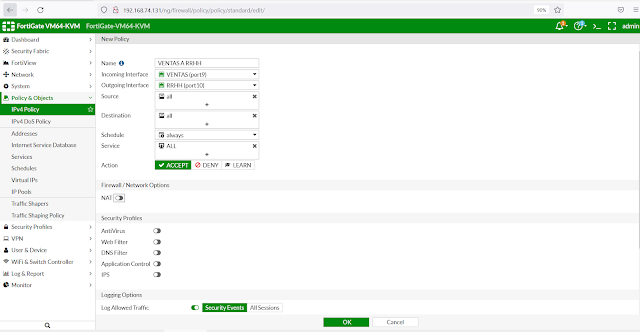

Ingresamos a Policy & Objects - IPV4 Policy - Create New

Name: VENTAS A RRHH

INCOMING INTERFACE: VENTAS PORT9

OUTGOING INTERFACE: RRHH PORT10

SOURCE: ALL

DESTINATION: ALL

SERVICE: ALL

(NO ES NECESARIO EL NAT)

OK

Ingresamos a Policy & Objects - IPV4 Policy - Create New

Name: RRHH A VENTAS

INCOMING INTERFACE: RRHH PORT10

OUTGOING INTERFACE: VENTAS PORT9

SOURCE: ALL

DESTINATION: ALL

SERVICE: ALL

(NO ES NECESARIO EL NAT)

OK

Debemos tener todas estas políticas:

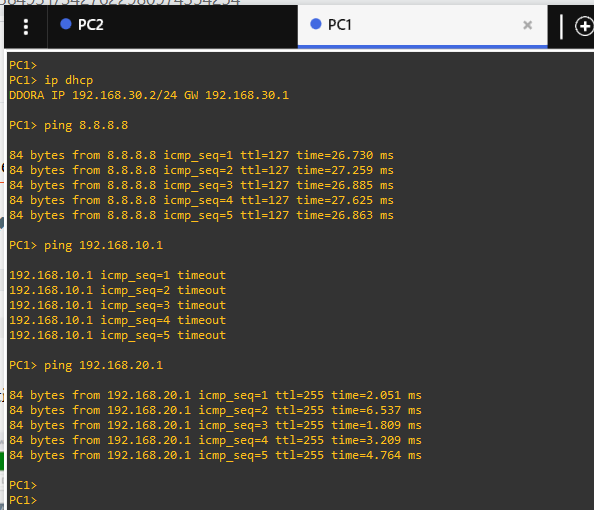

PC RRHH

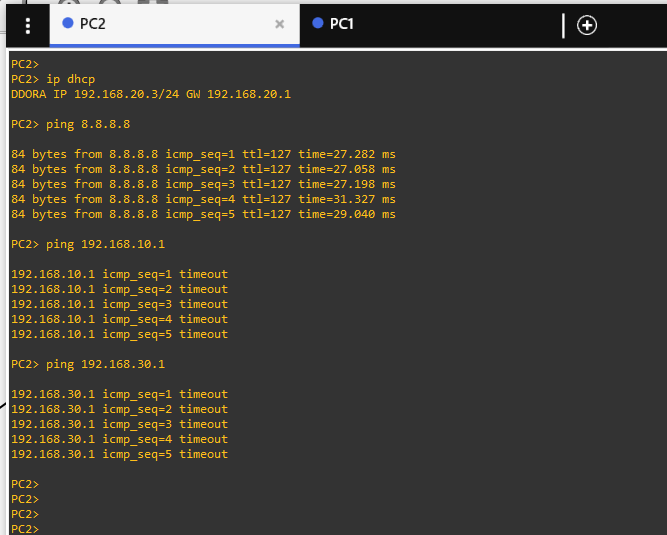

PC VENTAS

VENTAS con RRHH tienen comunicación entre si, pero no con IT. Cuentan todas con salida a internet.
