Implementación de un Fortigate para dar salida a internet a 3 redes locas usando VLAN
Implementación de un Fortigate para dar salida a internet a 3 redes locas usando VLAN
Fortigate en GNS3 - VLAN
La empresa Telecom Corp quiere la implementación de un Fortigate para administrar los 3 oficinas, IT, VENTAS y RRHH. La empresa cuenta con un pequeño router que les da salida a Internet instalado por la empresa que les brinda el servicio tienen un SW Core y cada oficina con su propio SW (cisco) administrable.
Requerimientos de la Empresa:
1.- Salida de Internet de las 3 Oficinas; IT, VENTAS y RRHH
2.- Conectividad entre las oficinas de VENTAS y RRHH y estas no pueden ver a IT.
3.- Todo debe ser por DHCP.
Conexiones:
Fortigate
Port 1: Internet (192.168.74.131/24) IP que me da el NAT para salir a internet en GNS3
Port 10: Port trunk to Sw Cisco
Distribución IP
VLAN 10 - IT - 192.168.10.1/24
VLAN 20 - VENTAS - 192.168.20.1/24
VLAN 30 - RRHH - 192.168.30.1/24
Topología
Configuración Fortigate
Port 1
CLI
config system interface
edit "port1"
set vdom "root"
set ip 192.168.74.131 255.255.255.0
set allowaccess ping https ssh http fgfm
set type physical
set snmp-index 1
next
end
WEB
Seleccionamos el puerto 1 y damos en editar
ALIAS: INTERNET
ROLE: WAN
OK
Todavía no tenemos salida a internet
Se requiere crear una ruta por defecto.
En NETWORK - Static Route - Create New
Device: el puerto por donde salimos a internet, en este ejemplo es el Port 1.
Gateway: Es la IP Gateway de la red con la que sales a internet para mi es la 192.168.74.2
OK
Ahora ya podemos salir a internet, se prueba desde el fortigate
Se procede a crearle un Alias al Puerto.
Alias: Troncal
OK
Se procede a crear la primera subred:
Network - Interface - Create new - Interface
Interface Name: IT
Alias: IT (puede ser otro nombre)
Type: VLAN
Interface: Port10 (Puerto Troncal)
VLAN: 10
Role: LAN
Habilitamos: https, ping, fmg access, ssh
Habilitamos DHCP server
DNS Server - Specify: 8.8.8.8
OK

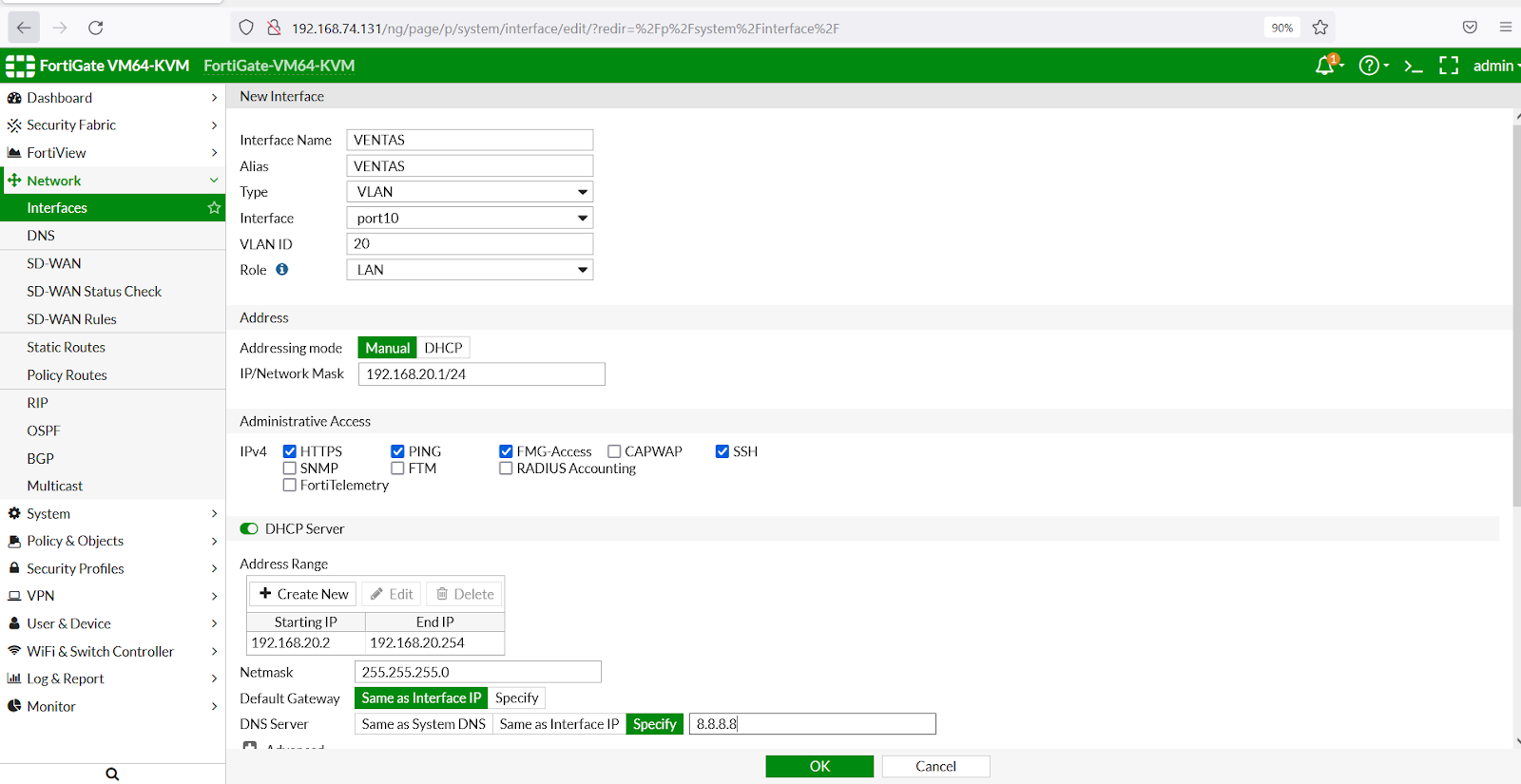

Interface Name: VENTAS
Alias: VENTAS (puede ser otro nombre)
Type: VLAN
Interface: Port10 (Puerto Troncal)
VLAN: 20
Role: LAN
Habilitamos: https, ping, fmg access, ssh
Habilitamos DHCP server
DNS Server - Specify: 8.8.8.8
OK

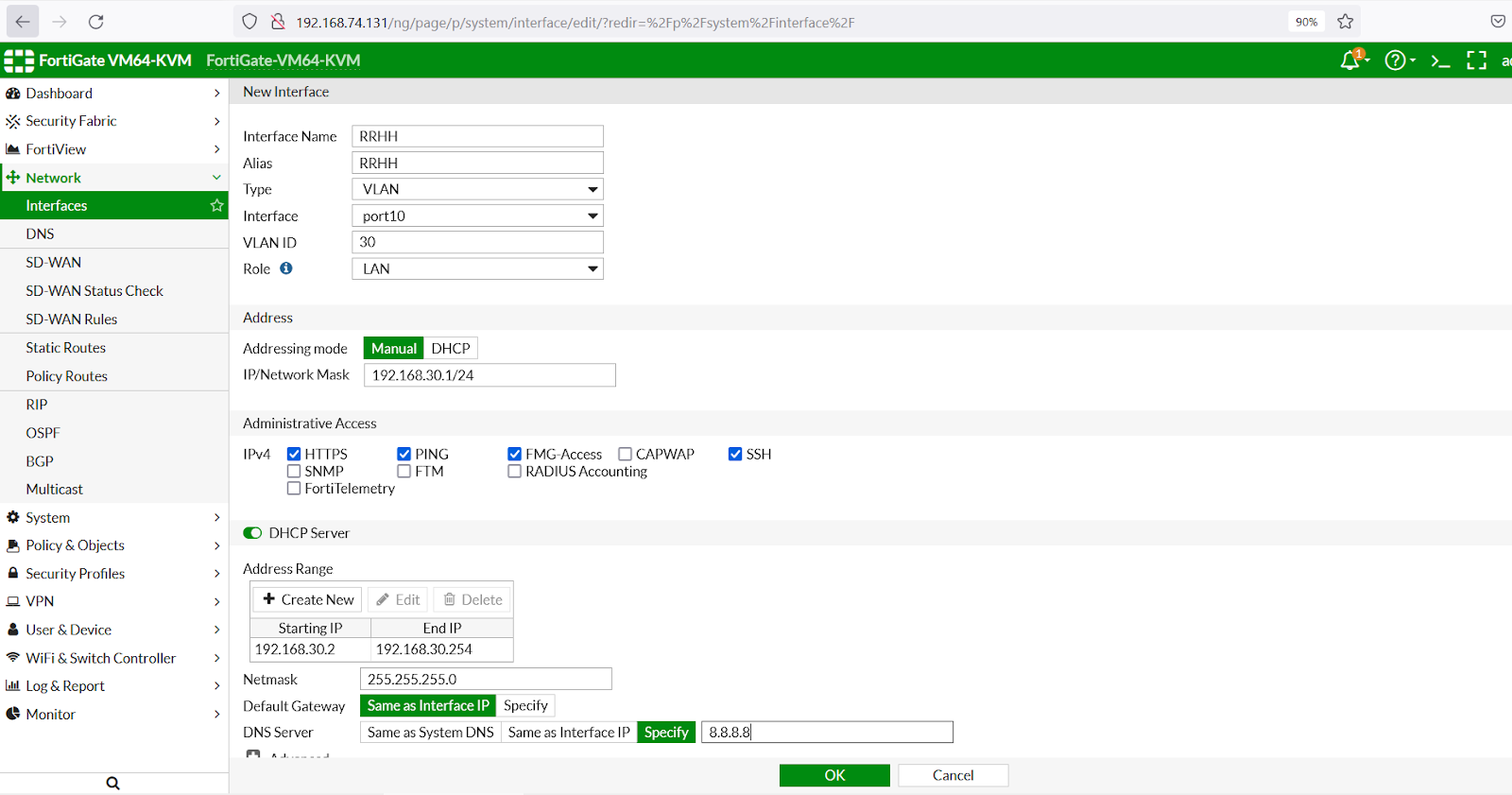

Interface Name: RRHH
Alias: RRHH (puede ser otro nombre)
Type: VLAN
Interface: Port10 (Puerto Troncal)
VLAN: 30
Role: LAN
Habilitamos: https, ping, fmg access, ssh
Habilitamos DHCP server
DNS Server - Specify: 8.8.8.8
OK
Network - Interface - Port 10 Podemos ver nuestras sudredes creadas.
Debemos configurar los SW cisco identificando los puertos troncales y puertos accesos.
SW Core R1
Puertos:
interface FastEthernet0/0
switchport mode trunk
!
interface FastEthernet0/1
switchport mode trunk
!
interface FastEthernet0/2
switchport mode trunk
!
interface FastEthernet0/3
switchport mode trunk
!
agregamos las vlan a pasar por el Sw core:
R1#vlan database
R1(vlan)#vlan 10
VLAN 10 added:
Name: VLAN0010
R1(vlan)#vlan 20
VLAN 20 added:
Name: VLAN0020
R1(vlan)#vlan 30
VLAN 30 added:
Name: VLAN0030
R1(vlan)#exit
APPLY completed.
Exiting....
R1#
SW IT R2
Puertos
interface FastEthernet0/0
switchport access vlan 10
!
interface FastEthernet0/1
switchport mode trunk
!
Agegamos la vlan
R2#vlan database
R2(vlan)#vlan 10
VLAN 10 added:
Name: VLAN0010
R2(vlan)#exit
APPLY completed.
Exiting....
R2#
SW VENTAS R3
interface FastEthernet0/0
switchport mode trunk
!
interface FastEthernet0/1
switchport access vlan 20
!
Agregamos la vlan
R3#vlan database
R3(vlan)#vlan 20
VLAN 20 added:
Name: VLAN0020
R3(vlan)#exit
APPLY completed.
Exiting....
R3#
SW RRHH R4
interface FastEthernet0/0
switchport mode trunk
!
interface FastEthernet0/1
switchport access vlan 30
!
Agregamos la vlan
R4#vlan database
R4(vlan)#vlan 30
VLAN 30 added:
Name: VLAN0030
R4(vlan)#exit
APPLY completed.
Exiting....
R4#
Los equipos finales deben tomar su IP por DHCP:
IT VLAN 10
RRHH VLAN 30
Vamos a crear una regla, para que VENTAS y RRHH tengan conectividad.
POLICY & OBJECT
IPv4 Policy
PERMITIMOS DESDE VENTAS A RRH
OK
POLICY & OBJECT
IPv4 Policy - Create New
PERMITIMOS DESDE RRHH A VENTAS
OK

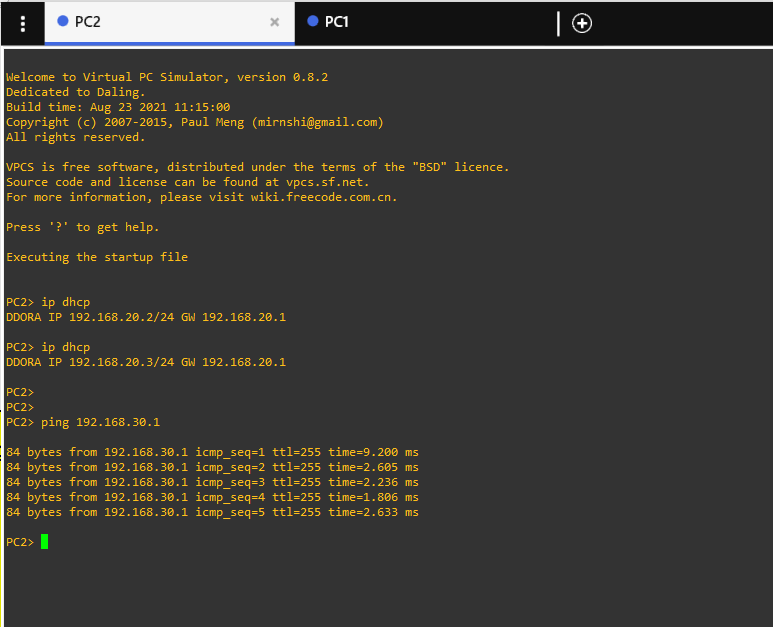

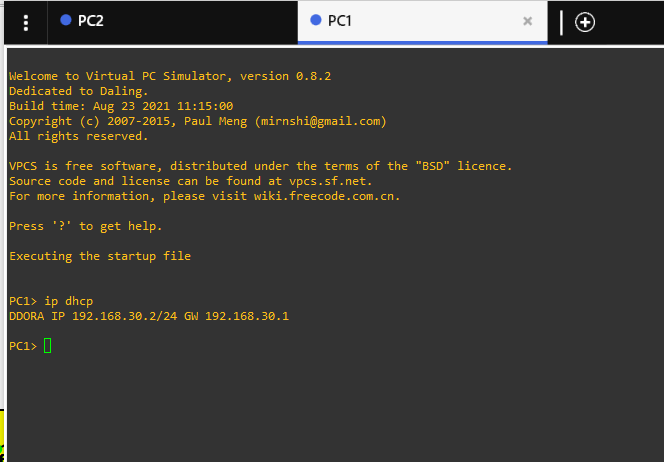

VALIDAMOS CONECTIVIDAD EN LAS PC
VENTAS
RRHH
Vamos a crear una política para dar salida a internet a las 3 redes; IT, VENTAS, RRHH.
NAME: IT INTERNET
INCOMMING INTERFACE: IT(IT) (INTERFACE LOCAL)
OUTGOING INTERFACE: PORT1 (PUERTO QUE SALIMOS A INTERNET)

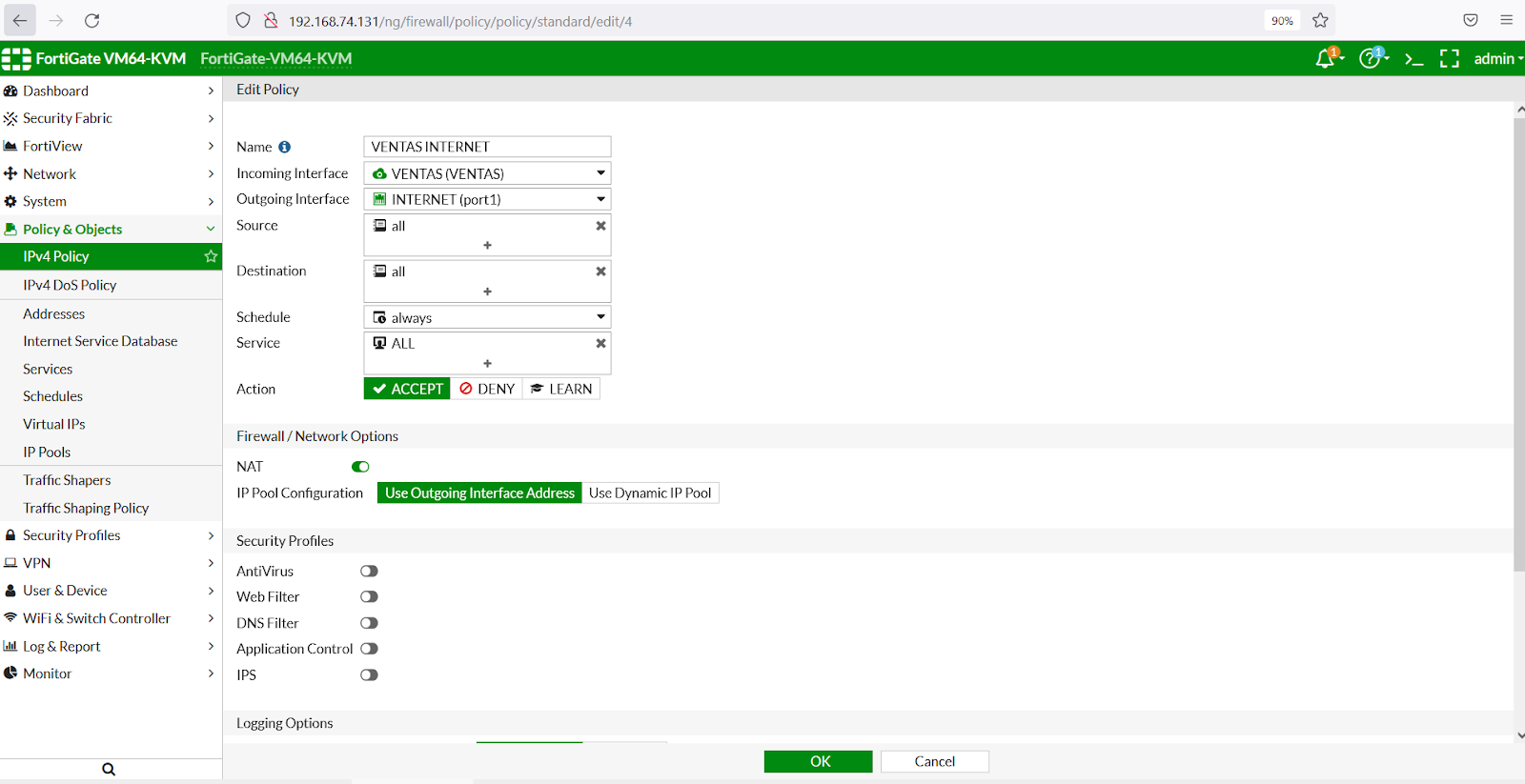

NAME: VENTAS INTERNET
INCOMMING INTERFACE: VENTAS(VENTAS) (INTERFACE LOCAL)
OUTGOING INTERFACE: PORT1 (PUERTO QUE SALIMOS A INTERNET)
NAME: RRHH INTERNET
INCOMMING INTERFACE: RRHH (RRHH) (INTERFACE LOCAL)
OUTGOING INTERFACE: PORT1 (PUERTO QUE SALIMOS A INTERNET)
VERIFICACION IT
VERIFICACION VENTAS
VERIFICACION RRHH
Se puede verificar que todas las redes tienen su respectiva salida a internet, todo esta por dhcp y las redes VENTAS y RRHH tienen comunicación entre si.
